多芯高柔性拖鏈電纜的2種內部結構：分層絞合和分束絞合

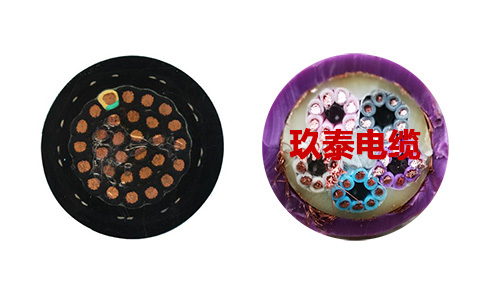

多芯高柔性拖鏈電纜通常指12芯及以上的高柔性拖鏈電纜線，市場上常見的多芯高柔性拖鏈電纜主要有2種內部結構：分層絞合和分束絞合。

怎樣識別多芯普通電纜與高柔性拖鏈電纜？

1、分層電纜

電纜的芯線大多圍繞中心線被緊緊的絞合成幾層，外面包裹著擠壓式護套，這種結構當電纜彎曲受力時，它的內徑受壓而外徑受拉，內徑和外徑的壓縮緊張。

起初由于材料的彈性，電纜能正常工作，但不久之后，材料就會因為過度受力而導致永久變形。經過這種特殊的擠壓過程，電纜的芯線形成不同的受壓和拉伸區域。起旋現象就產生了。大多數情況下，電纜會很快斷裂。

分層絞合多芯高柔性拖鏈電纜的優點是制造成本相對較低。

2、分束成纜

電纜的芯線先單獨絞合成束，將芯線圍繞一個抗拉材料做成的中心絞成束，由于多重成束工藝，在電纜內部，芯線多次改變彎曲電纜的內徑和外徑，高度緊拉的中心線周圍的拉力和壓力彼此平衡，使得電纜的內部結構有可靠的穩定性，因此拖鏈電纜在zui大的彎曲受力作用在也能保持穩定。 拖鏈電纜在承受的彎曲應力時能保持穩定。

分束絞合多芯高柔性拖鏈電纜的優點是循環次數大，使用時限長，但工藝的復雜性也決定了價格的高低。

制造工藝是決定產品質量的重要因素之一，在一些所謂的高柔性拖鏈電纜中，分層結構無法在長期的彎曲過程中提供必要的結構支持，從而使用電纜易于折斷。

因此，同是拖鏈電纜，電纜的結構未必相同，其電纜價格就是其質量的外在表現。

選擇拖鏈電纜時不能片面地追求低價，也不能過分的追求高端，應從產品的定位出發，具有性價比的電纜才是明智的選擇。

通過內部結構可以簡單地識別多芯普通柔性電纜與高柔性拖鏈電纜。

當需要選擇多芯高柔性拖鏈電纜型號時，可通過內部結構來分辨出拖鏈電纜質量的優劣，分層絞合電纜價格低但使用壽命短，分束絞合工藝復雜，從而價格高，但更耐用。

• 問

  為什么拖鏈電纜的拖鏈彎曲次數那么卷？

  答

  一種比較熱門并且很多人都認可的拖鏈電纜識別方法，是導致拖鏈電纜的拖鏈彎曲次數內卷的主要原因--拖鏈電纜的拖鏈彎曲次數越高越好。拖鏈電纜能達到的拖鏈彎曲次數由所在的環境、彎曲半徑、行程、速度或頻率等多種因素決定。條件嚴苛，拖鏈耐彎曲次數就低，條件寬松，拖鏈耐彎曲次數就高，相對于卷材料，卷工藝，卷品質，卷拖鏈彎曲次數比較容易。

• 問

  拖鏈電纜按耐彎曲次數命名合理嗎？

  答

  拖鏈電纜按耐彎曲次數命名不合理。同型號、同規格的同款拖鏈電纜，在雕刻機上可運行至少500萬次，在貼片機上可運行1億次，稱這款拖鏈電纜為500萬次拖鏈電纜，還是1億次拖鏈電纜呢？無論是按照哪種設備的電纜按耐彎曲次數命名，都是以偏概全，都會給其他設備中的拖鏈電纜耐彎曲次數產生誤導。
