電纜在制造生產、運輸和安裝施工過程中，總要主動或被動承受彎曲。電纜在彎曲時其彎曲程度的大小直接與電纜的彎曲半徑相關。

電纜的彎曲半徑：通常情況下，我們把彎曲的電纜近似看做一段圓弧，圓弧所在圓的半徑即為此彎曲狀態下電纜的彎曲半徑。

電纜的最小彎曲半徑：由于電纜材料和結構特性的原因，電纜承受彎曲有一定的限度，該限度下的電纜彎曲半徑，即為電纜的最小彎曲半徑。

二、電纜彎曲半徑過小對電纜的影響

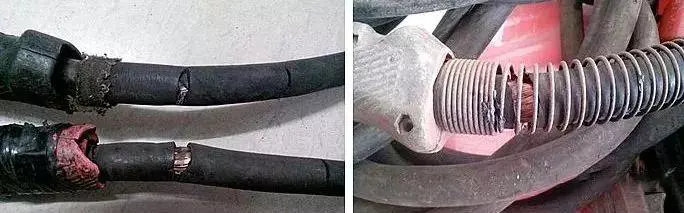

彎曲對導體的影響：電纜導體由多根單芯導線以一定節距絞合而成，在導體制作過程中導體的單線根數和節距大小決定了導體彎曲時的穩定性，過大的彎曲將導致導體的松散和突起，直接影響導體外層半導電層和絕緣層的性能。

彎曲對絕緣的影響：當電纜以一定彎曲半徑彎曲時，在彎曲處的絕緣將會發生拉伸變形。當彎曲超過允許最小彎曲半徑時，可能導致絕緣損傷。

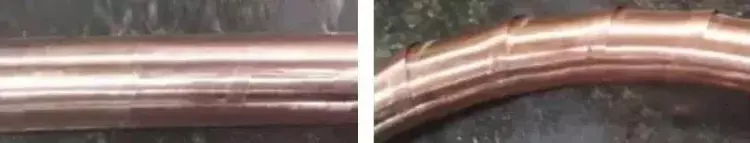

彎曲對金屬屏蔽的影響：通常中壓電纜采用銅帶屏蔽，當電纜彎曲過大時，引起金屬帶起皺或卷邊，容易導致絕緣損傷。

三、不同標準中電纜彎曲半徑的差異

1.電線電纜制造標準

①GB 12706-2008 《35kV及以下塑料絕緣電力電纜》

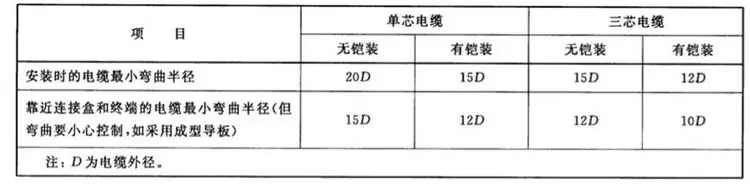

表1 電纜最小允許彎曲半徑

②GB 9330-88《塑料絕緣控制電纜》

無鎧裝電纜，應不低于電纜外徑的6D；鎧裝或銅帶屏蔽電纜，應不低于電纜外徑的12D；屏蔽軟電纜，就不低于電纜外徑的6D。

注：D為電纜外徑。

2. GB 50303-2015《建筑電氣工程施工質量驗收規范》

電纜橋架轉彎處的彎曲半徑，不小于橋架內電纜最小允許彎曲半徑，電纜最小允許彎曲半徑見表2。

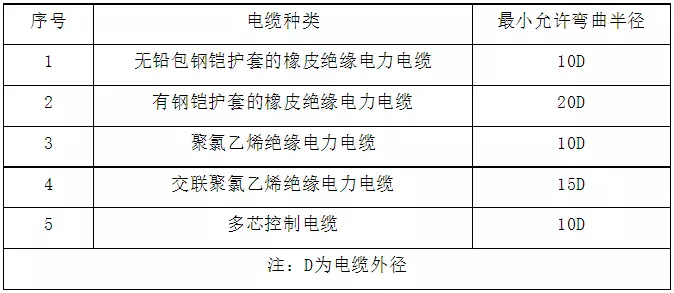

表2 電纜最小允許彎曲半徑

3.GB 50054-95低壓配電設計規范

根據GB 50054-95低壓配電設計規范中第5.6.39條，電纜敷設的彎曲半徑與電纜外徑的比值，不應小于表3的規定。

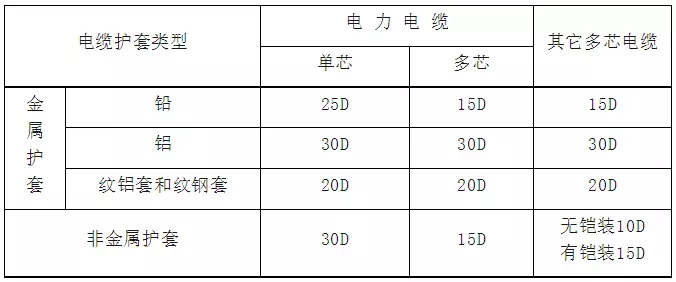

表3 電纜彎曲半徑與電纜外徑比值

注：①表中未說明者，包括鎧裝和無鎧裝電纜；②電力電纜中包括油浸紙絕緣電纜（不滴流電纜在內）和橡塑絕緣電纜，其它電纜指控制信號電纜等。

• 問

  采用0.1mm銅絲的拖鏈電纜的耐彎曲壽命只能達到800萬次？

  答

  這種說法是錯誤的。如果采用0.1mm銅絲的拖鏈電纜的耐彎曲壽命只能達到800萬次，那么只代表提出這一結論的廠家的生產及測試情況，不能代表整個拖鏈電纜行業。不同廠家的生產工藝、導體的品質、絕緣和護套材料的性能、電纜的整體結構設計、使用環境等，都是拖鏈電纜耐彎曲使用壽命的決定因素，任何一個因素的改變都可能導致實際電纜耐彎曲壽命的變化。

• 問

  超柔性拖鏈電纜比高柔性拖鏈電纜好嗎？

  答

  從字面的意思來看，超柔性拖鏈電纜明顯要優于高柔性拖鏈電纜。做產品不同于寫文章，電纜的命名需要遵循一定原則，相同標準下，超柔性拖鏈電纜與高柔性拖鏈電纜可做比較，不同的標準下，二者不具有可比性。所以，千萬別認為，超柔性拖鏈電纜一定比高柔性拖鏈電纜要好。
